近日，公司先进能源转化材料与器件研究团队陈煜教授课题组在国际著名学术期刊《先进材料》（Advanced Materials）在线发表了以“RhNi Bimetallenes with Lattice-Compressed Rh Skin towards Ultrastable Acidic Nitrate Electroreduction”（具有晶格压缩Rh表面的RhNi双金属烯用于超稳定酸性硝酸盐电还原）为题的研究论文。

        考虑到过量硝酸盐对自然界氮循环和人类健康的不利影响，硝酸盐选择性电还原产氨受到广泛。目前，大多数硝酸盐电还原研究都侧重于中性/碱性反应条件，主要目的是有效抑制竞争性析氢反应。然而，在许多实际工业生产过程中，含硝酸盐的酸性废水非常普遍，从酸性硝酸盐废水中电化学回收氨具有现实的实用意义。为此，陈煜教授课题组在硝酸盐电还原产氨前期研究基础上（Adv. Energy Mater. 2023, 13, 2300669; Energy Lab 2023, 1, 220022; Chem. Commun. 2024, 60, 2224），利用自模板法成功制备了具有晶格压缩Rh表面的超薄RhNi双金属烯，其能有效抑制硝酸盐电还原过程中催化剂的溶解现象，从而具有优异的催化活性和稳定性（超400小时）。同时，RhNi双金属烯的实用性也在锌-硝酸盐电池中得到证实。

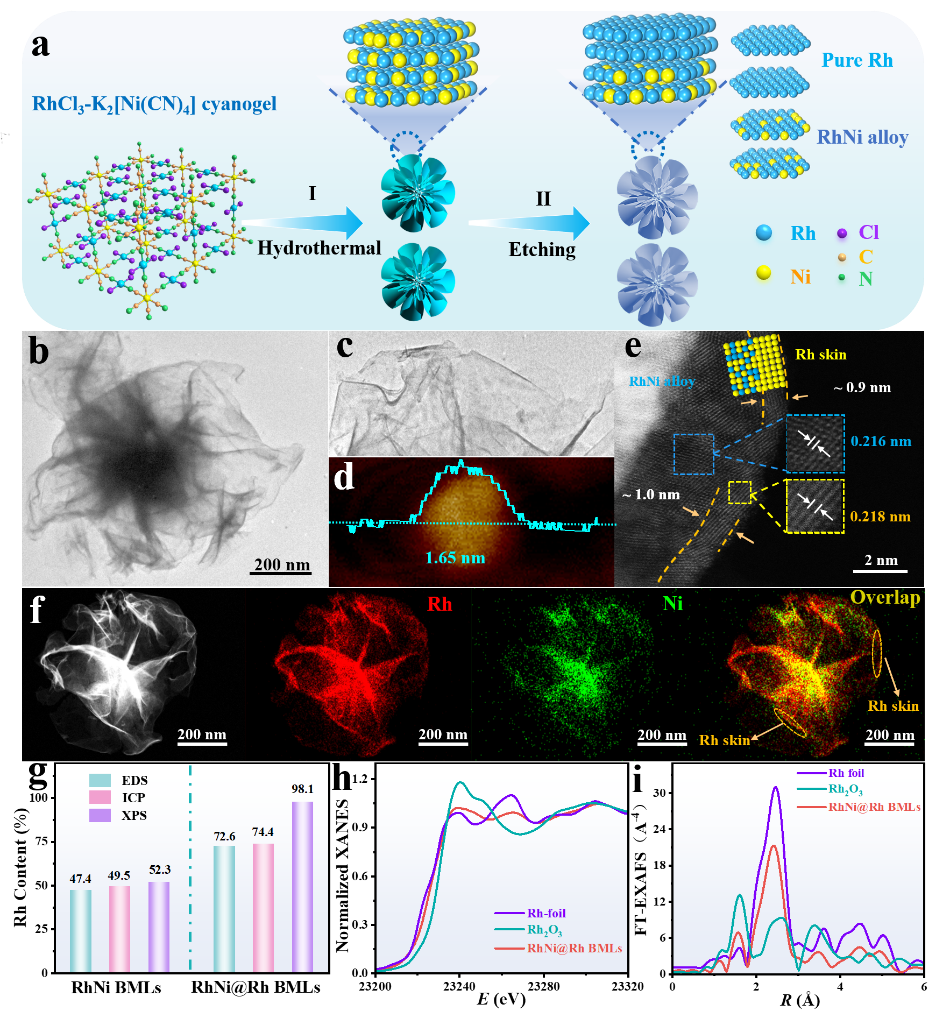

图 RhNi双金属烯的组分及结构表征

        文章第一作者为公司仲伟硕士，陈煜教授为共同通讯作者，公司为第一署名单位。该成果获得国家自然科学基金、中央高校基金、william威廉官网研究生领航人才、陕西省科技创新团队和陕西省三秦学者研究团队等项目的支持。

        论文链接: https://doi.org/10.1002/adma.202314351

撰稿：艾轩 董芬芬  审核：刘治科 张雯谦
